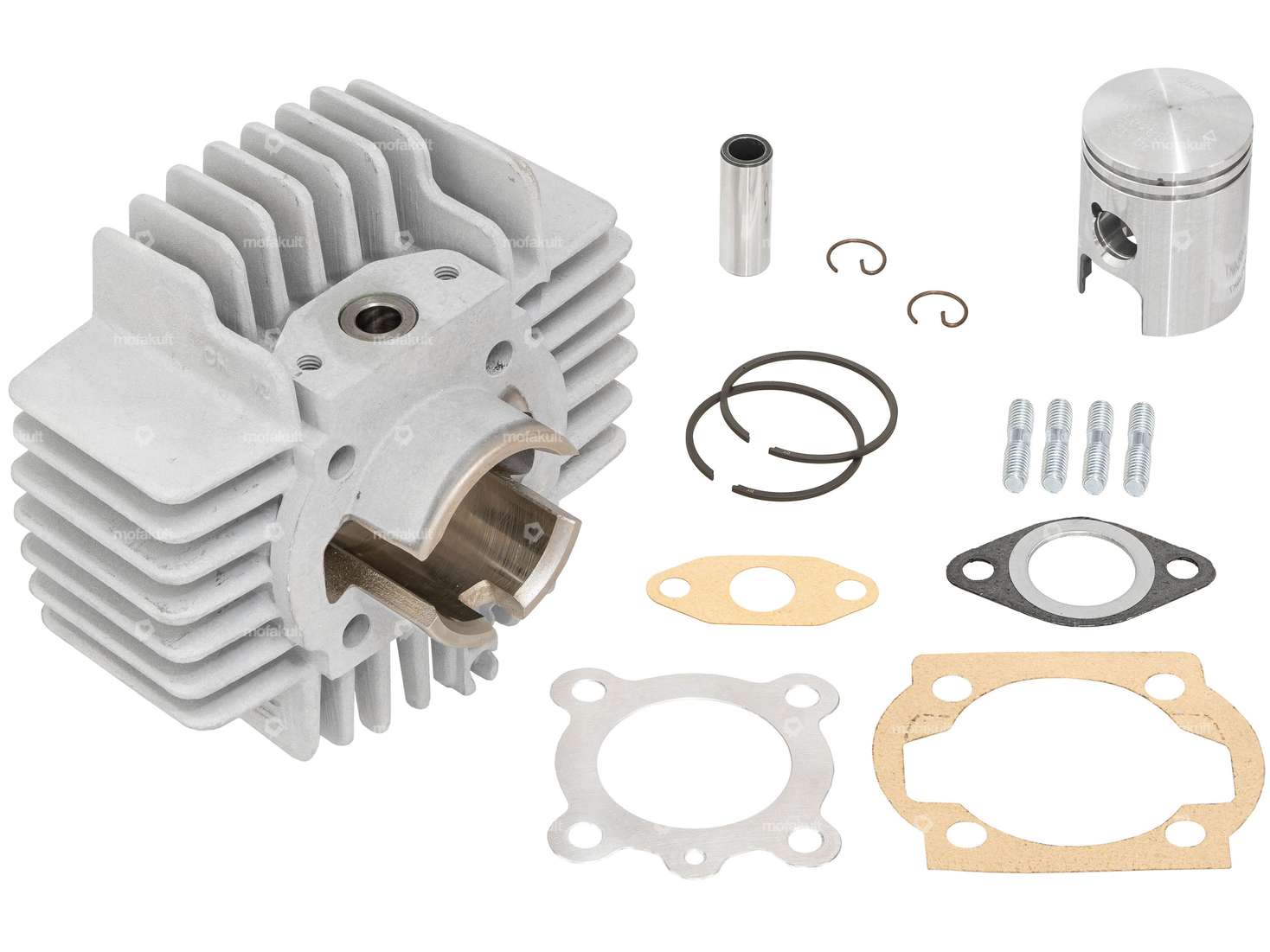

Den hochwertigen 38 mm Originalzylinder gibt es nun exklusiv auch mit «Vertex» Kolben.
Dieser Zylinder passt auf diverse Puch Mofas / Mopeds wie Maxi S / N, Puch X30 NS / NL, Puch X30 NG-2A.
Vertex Kolben sind aufgrund ihrer Qualität und Bauweise weltbekannt.
Mit diesem Zylinder erreichst du dein Ziel schnell und kraftvoll.
- Das Einlassfenster wurde etwas nach unten versetzt, um bessere Steuerzeiten zu erreichen.
- Schmierbohrungen am Kolben zum Kolbenbolzen.
- die inneren Flächen am Kolben wurden plan gefräst, zur sauberen Führung des Pleuellagers
- das Kolbenhemd wurde optimiert
- Die Einströmwinkel der Überströmer wurden angepasst
- Einlass sowie Auslass grosszügig plan gefräst (Auspuff und Ansaugstutzen können problemlos montiert werden)
Mit diesen Optimierungen bringt der 38 mm Zylinderkit mit der richtigen Einstellung satte 1.6 PS auf den Hinterreifen. Somit der stärkste 38 mm Zylinder mit Plombe für Puch den es je gab!

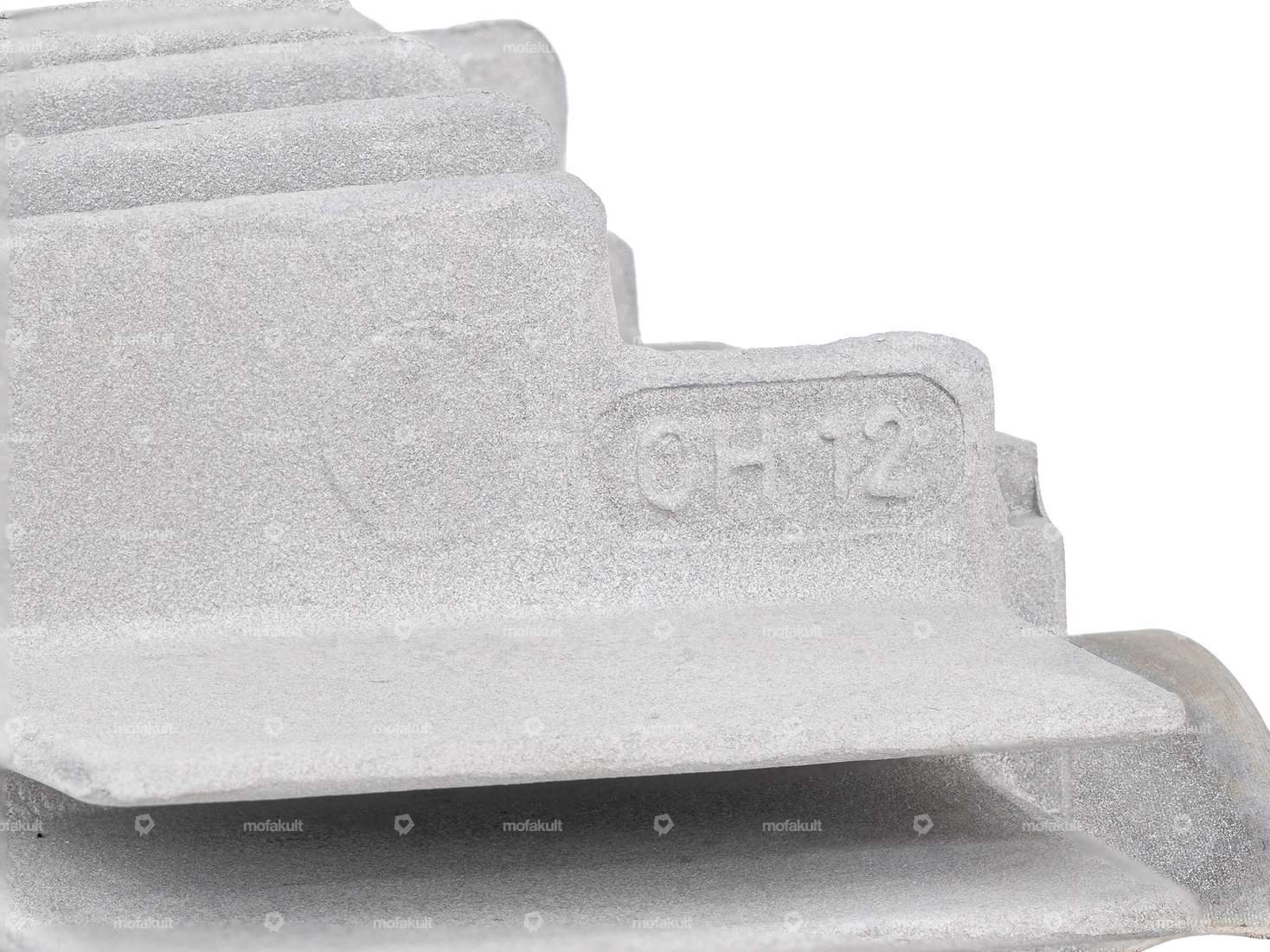

Auch das Originale «CH12» ist selbstverständlich eingegossen.
Hinweis: Bitte beim Zusammenbau die Einbaurichtung beachten. Der Kolben wird mit dem Pfeil Richtung Auslass auf der Auspuffseite eingesetzt.
Achtung: Dieser Zylinder ist ein Nachbauprodukt welches im öffentlichen Strassenverkehr nicht zugelassen ist.
Nostalgisches Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
| Oberfläche | sandgestrahlt |
| Nenndurchmesser | 38 mm |
| Hersteller | swiing® revival parts |
| Getarnt | Ja |
| Material | Aluminium |
| Kurbelwellenhub | 43 mm |
| Hubraum | 50 ccm |
| Ø Zylinderhals | 48 mm |
| Ø Auslass innen | 20 mm |
| Ø Einlass innen | 9 mm |
| Lochabstand Auslass | 42 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Lochbild [mm] | 44 x 44 |
| Anzahl Befestigungspunkte | 4 Stk. |
| Auslassart | gerade |
| Gewinde Auslass | M6x1 (Standardgewinde) |
| Anwendungsbereich | Standard |
| Dekompressor | Ja |
| Lochabstand Einlass | 38 mm |
| Puch | E50 ZA50 (Fahrtwindgekühlt) Z50 (X30 Sport) |
