38.0 mm Vertex Kolben mit zwei Stück 1.5 mm Rechteck-Kolbenringen mit Flankensicherung (FS) passend zu Puch Maxi und X30 Sport NS/NL Zylinder.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Der Kolben ist langlebiger und bringt minimale Mehrleistung im Vergleich zum Originalkolben. Der für swiing hergestellte Vertex-Kolben zeichnet sich durch seine hochwertige und passgenaue Verarbeitung aus.
Toleranztyp: 4

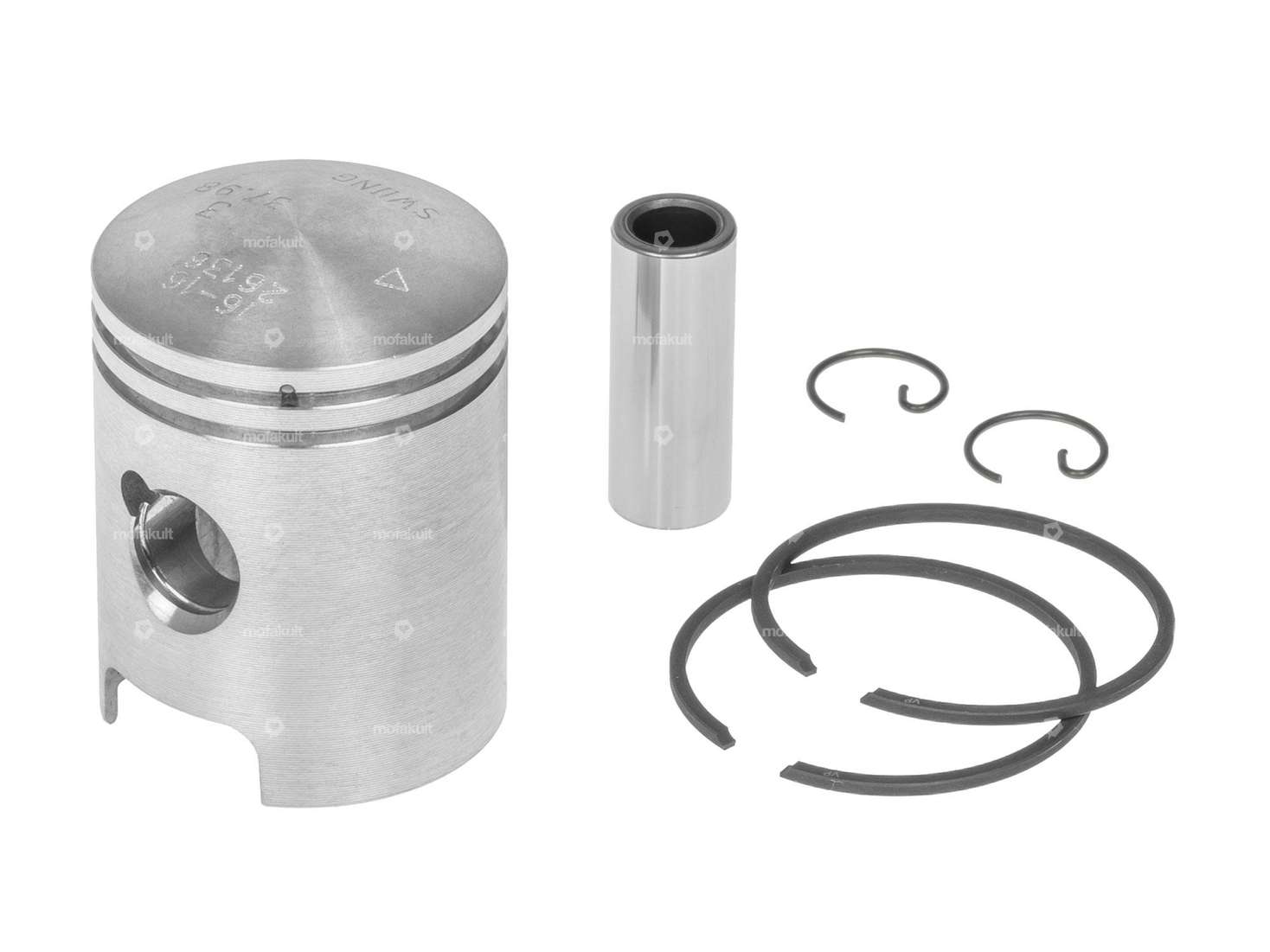

Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Hinweis: Bitte beim Zusammenbau die Einbaurichtung beachten. Der Kolben wird mit dem Pfeil Richtung Auslass auf der Auspuffseite eingesetzt.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Der für swiing® hergestellte Vertex-Kolben zeichnet sich durch seine hochwertige und passgenaue Verarbeitung aus.
| Hersteller | swiing® revival parts, Vertex |
| Ø aussen Kolben (A) | 37.96 mm |
| Kompressionshöhe (C) | 22.45 mm |
| Wölbung (D) | 3.5 mm |
| Gesamthöhe Kolben (E) | 50.45 mm |
| Anzahl Kolbenringe (F) | 2 Stk. |
| Nenndurchmesser | 38 mm |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Flankensicherung (FS) |
| Ø Kolbenbolzen (B) | 12 mm |
| Höhe Kolbenring | 1.5 mm |
| Dicke Kolbenring | 1.6 mm |
| Toleranzgruppe | A |
| Gewicht Kolben-Kit | 71 g |
| Puch | E50 ZA50 (Fahrtwindgekühlt) Z50 (X30 Sport) |
