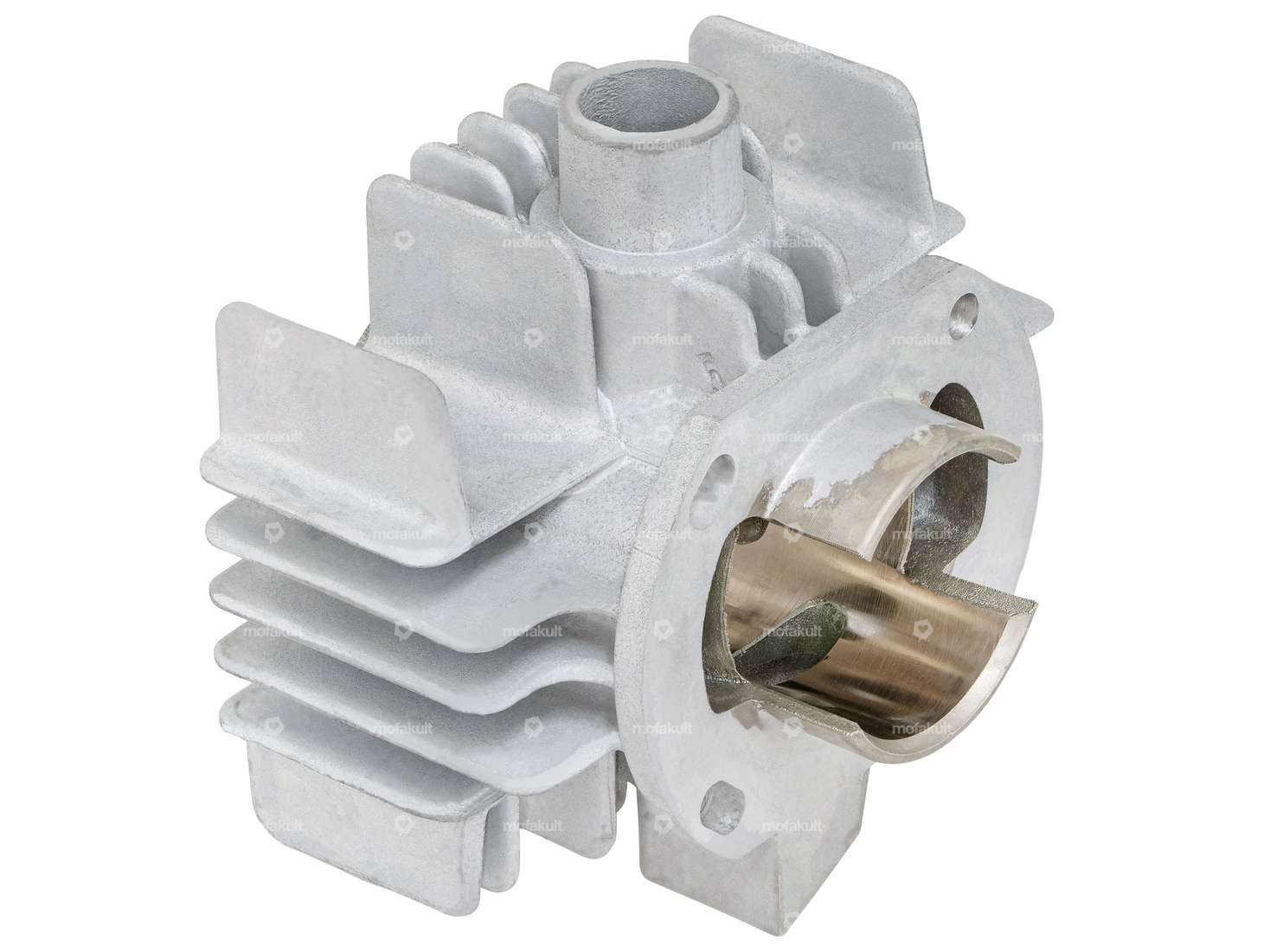

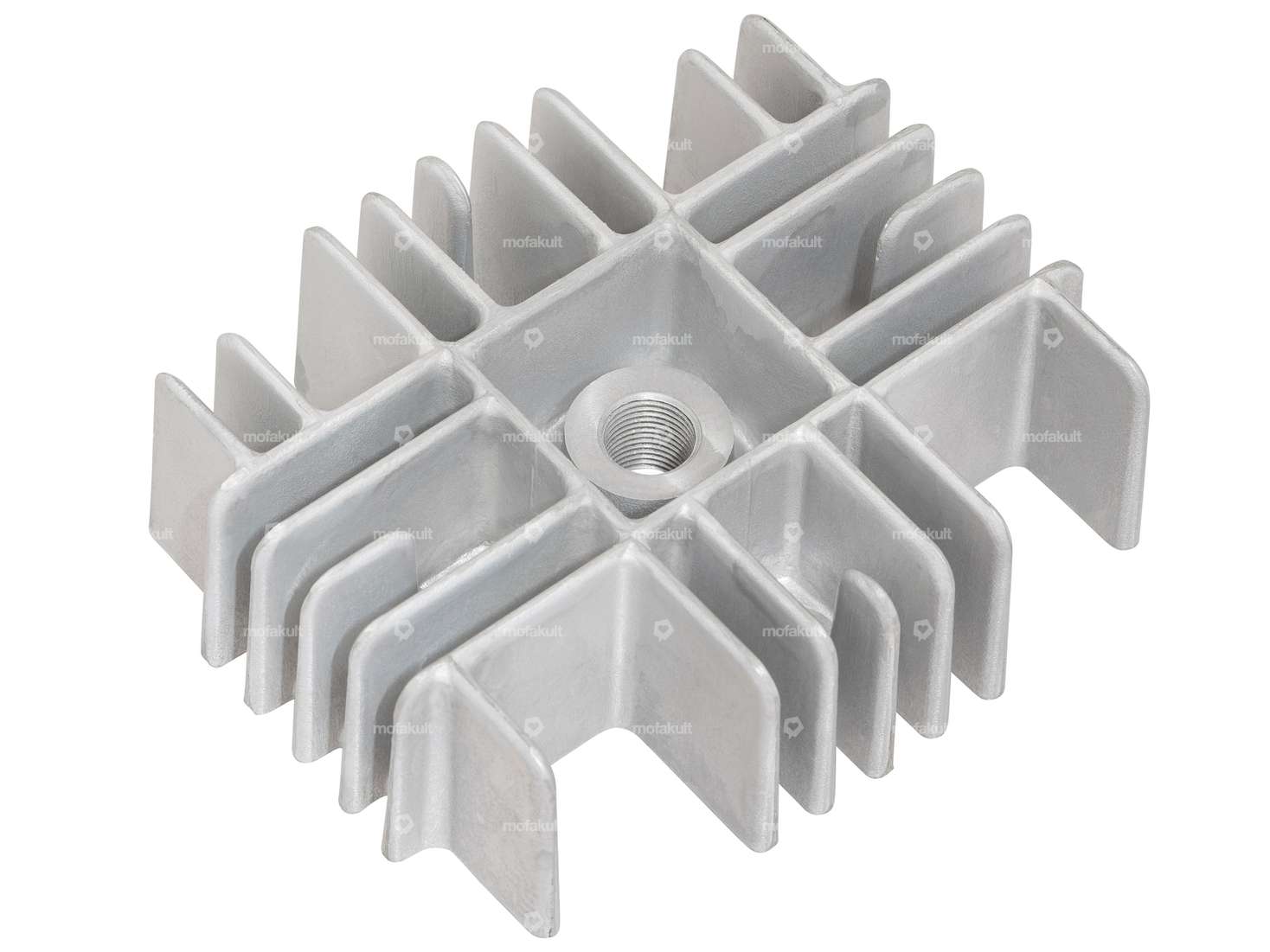

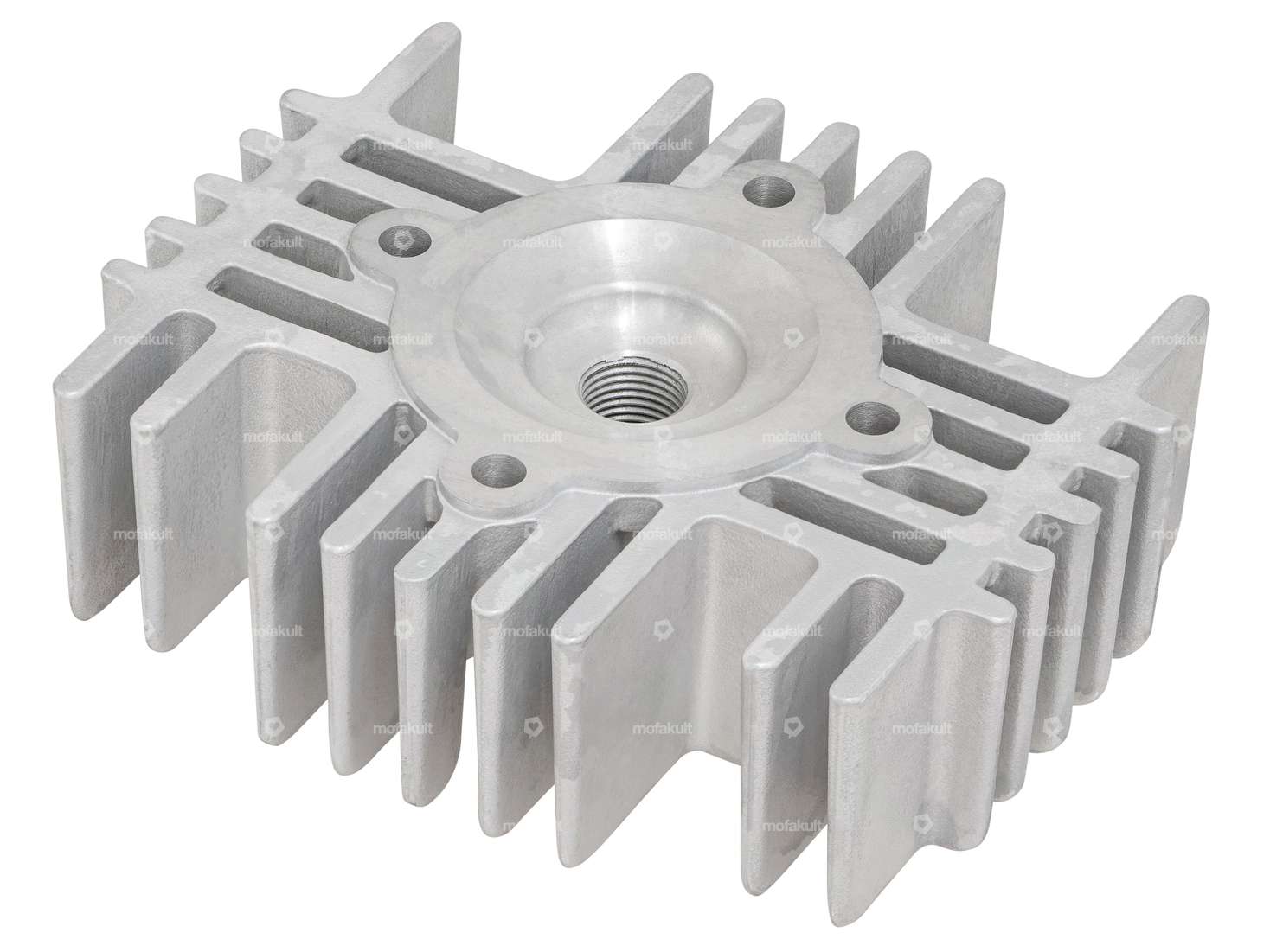

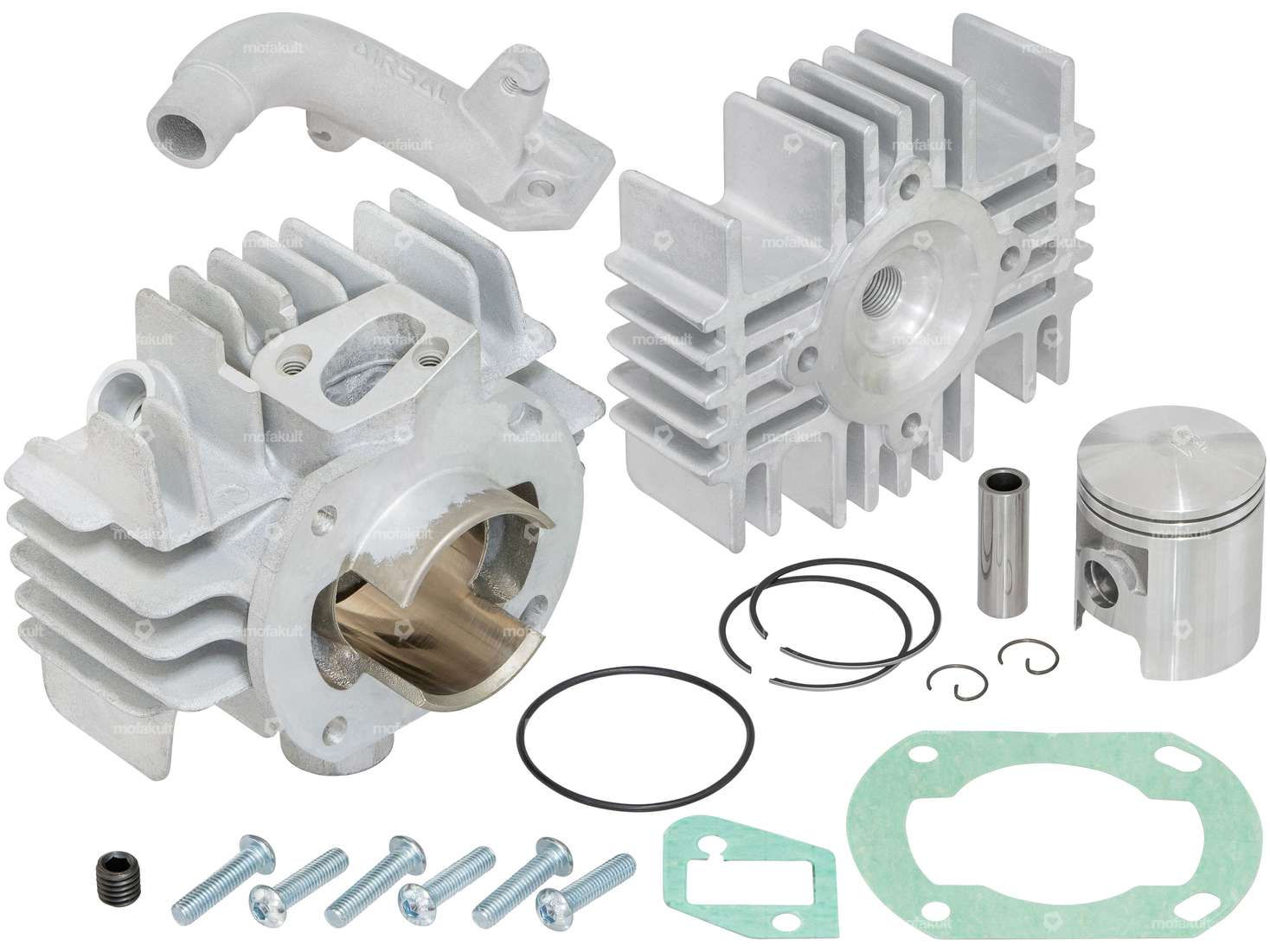

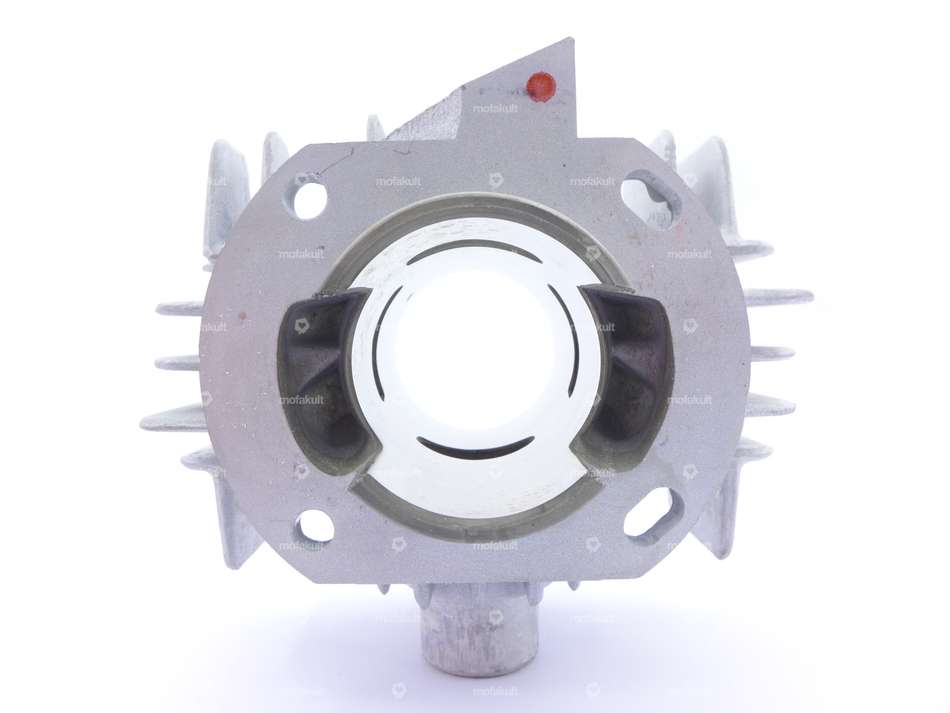

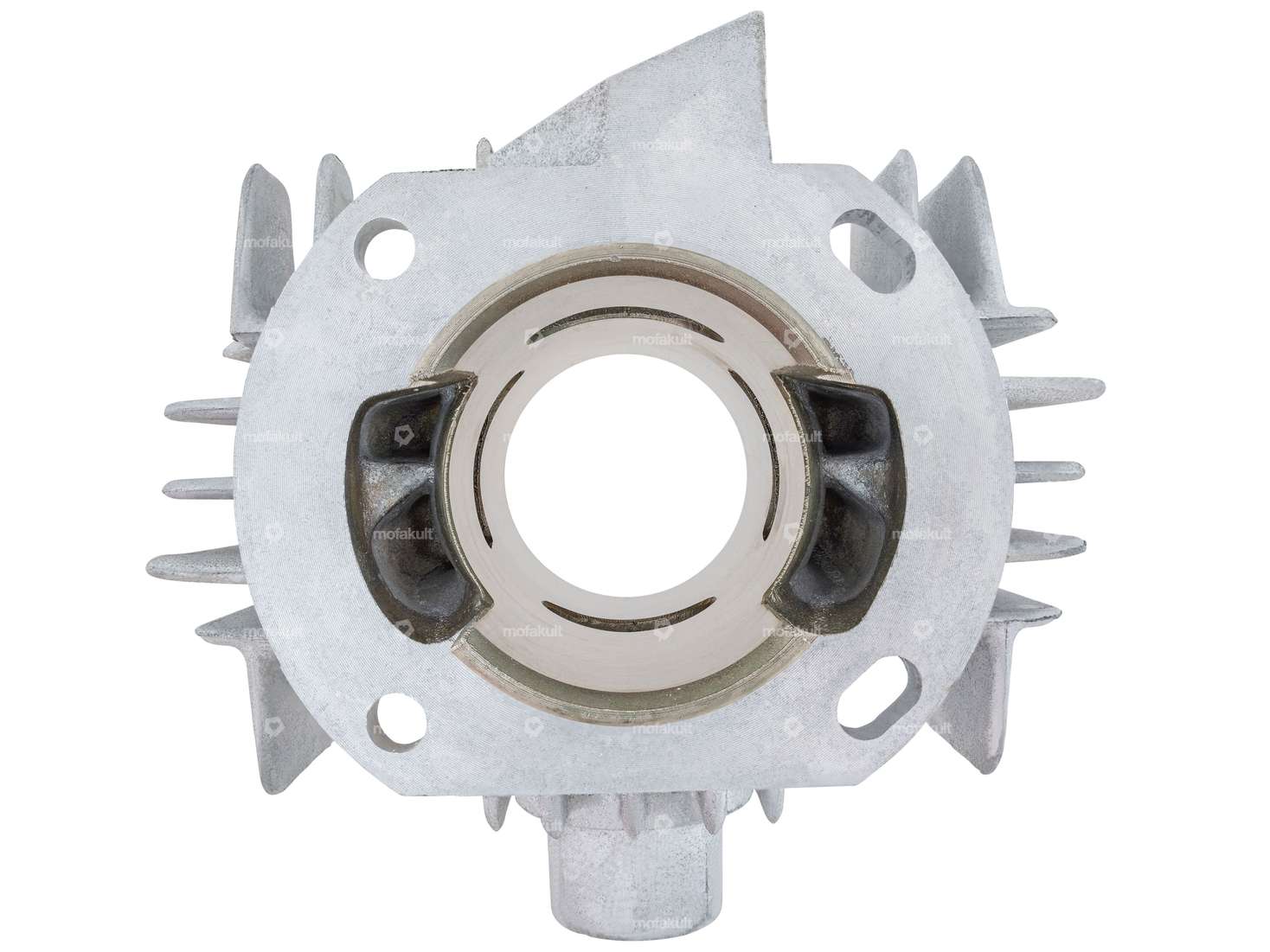

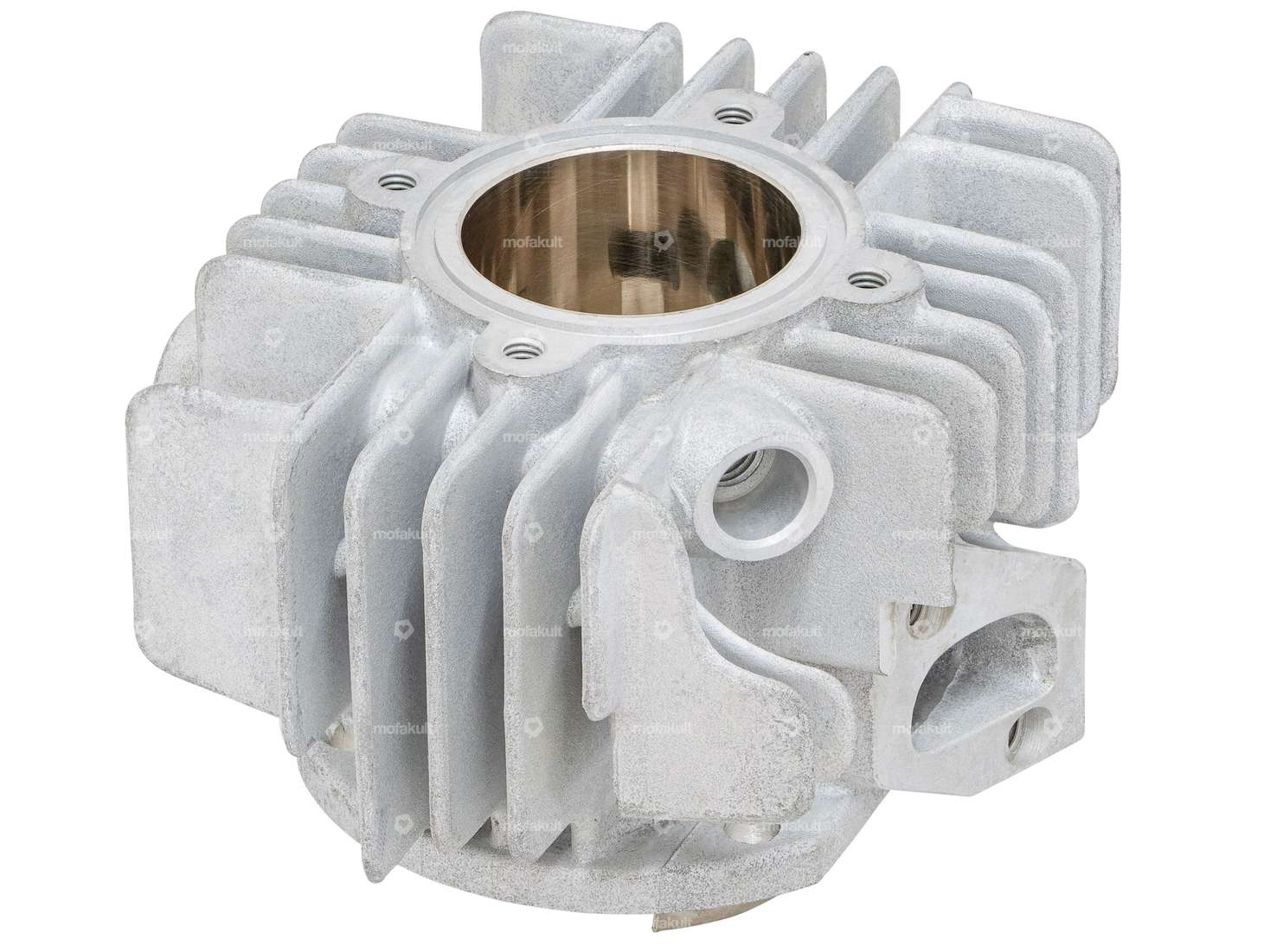

Rennzylinder der Marke Airsal für dein Mofa / Moped mit Sachs 504 (mit Anpassungen), 505, 535 und 508 Motoren.
Unter anderem ist dieses Zylinderkit passend bei Hercules Prima M, 2, 3, 4, 5 und Optima Modellen.
Dank dem grossen Einlass, Überströmern und dem Auslass bringt dieser Tuningzylinder eine erhebliche Leistungssteigerung.
Technische Daten Zylinder:
- Ø innen Ansaugstutzen: 14 mm
- Anschlussdurchmesser Ansaugstutzen: 20 mm
- Ø innen Auspuffflansch: 20 mm
- Ø Anschluss Auspuffflansch: 26 mm
- Ø Zylinderhals: 50.0 mm
- Hub: 44 mm
- Bohrung: 43.5 mm
- Gewinde für Dekompressor: M10 x 1.5 mm
Der Ansaugstutzen ist im Lieferumfang enthalten.
Hinweise:
Es müssen Kerzen mit Langgewinde verwendet werden.
Bei den Schweizer 504 Motoren (42 mm Hub), müssen am Zylinder folgende Änderungen vorgenommen werden:

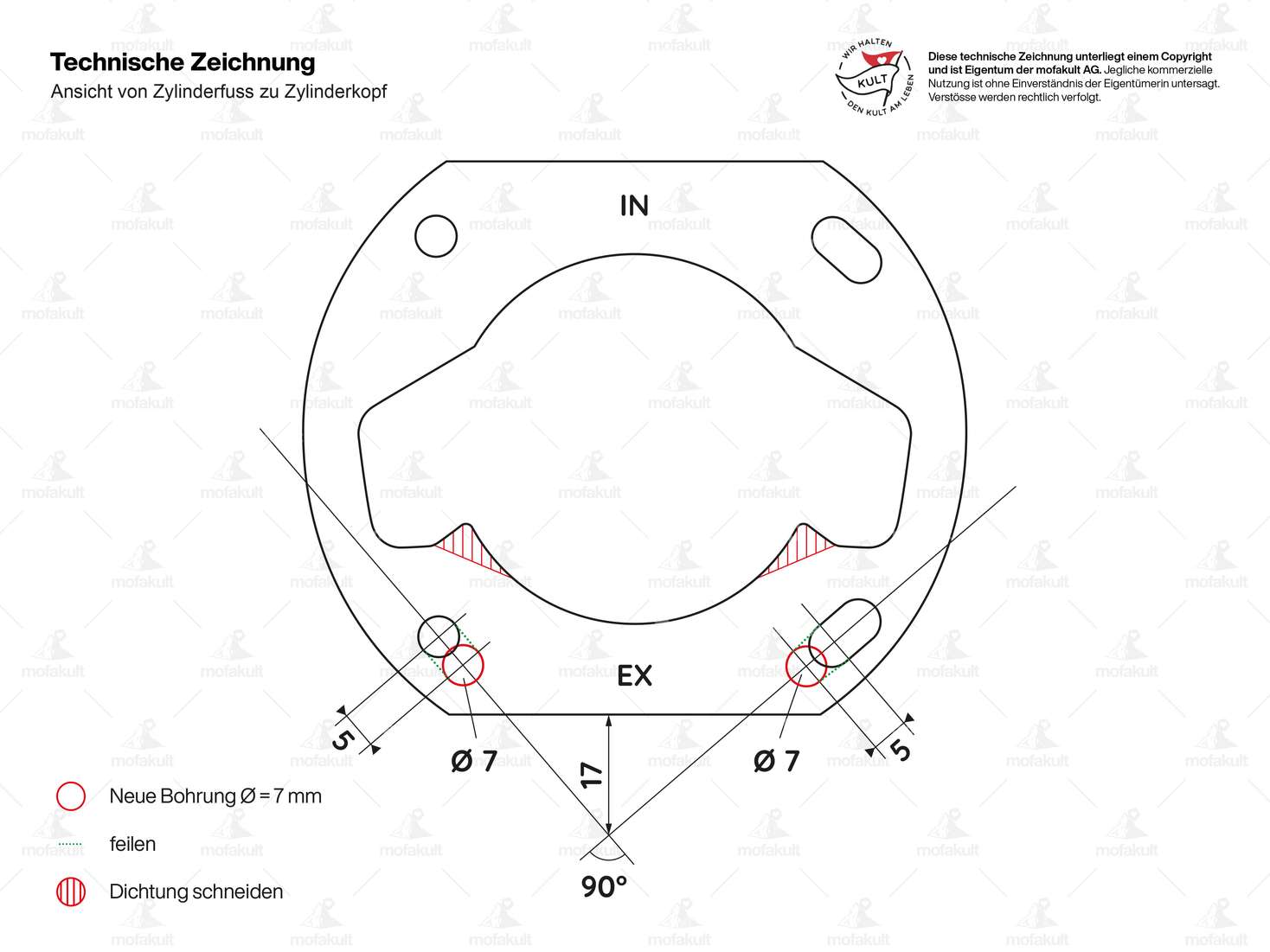

- Anpassung Zylinderfuss und Dichtung gemäss Abbildung 6.
- Der Zylinderfuss muss abgedreht werden, damit durch den kürzeren Hub die Verdichtung wieder angepasst wird, wir empfehlen eine Quetschkante von 0.8 - 1.0 mm einzustellen.
- Beim Modell mit aussenliegendem Kupplungshebel muss der Ansaug verlängert werden, da sonst der Vergaser am Kupplungshebel anstehen kann.
Weitere Teile wie die benötigte Zündkerze mit Langgewinde findest du in den Zubehörartikeln.
Qualitätsprodukt des spanischen Herstellers Airsal.
| Nenndurchmesser | 43.5 mm |
| Hersteller | Airsal |
| Material | Aluminium |
| Oberfläche | sandgestrahlt |
| Kurbelwellenhub | 44 mm |
| Ø Zylinderhals | 50 mm |
| Ø Auslass aussen | 26 mm |
| Ø Einlass innen | 14 mm |
| Einlassfenster | 23.8 x 14.8 |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Lochabstand Einlass | 31 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Dekompressor | M10x1.5 |
| Auslassart | geklemmt |
| Anzahl Befestigungspunkte | 4 Stk. |
| Lochbild [mm] | 56 (61) x 56 |
| Getarnt | Nein |
| Anwendungsbereich | Tuning |
| Sachs | 504 (ohne Tretwelle) 505 (mit Tretwelle) - 1A (AT), 2A (HG) 508 - 1 A 535 |
| Hercules | Prima - 2, 3, 4, 5, Optima |
Zubehör & verwandte Produkte
NGK B8ES Zündkerze Langgewinde
Hersteller: NGK · Kerzenbezeichnung: B8ES · Kerzen-Gewindeart: lang · Gewindeart: MF14x1.25 (Feingewinde) · Schlüsselweite SW: 21 mm · Kerzensteckeraufnahme: M4 · Entstört: Nein · Kerzensteckeraufnahme: SAE · Anwendungsbereich: Performance · Anwendungsbereich: Racing · Anwendungsbereich: Tuning
EUR 7,60
Athena 45 mm Zylinderkit inkl. Anbauteile | Sachs (504), 505, 508
Hersteller: Athena · Material: Aluminium · Oberfläche: sandgestrahlt · Kurbelwellenhub: 44 mm · Nenndurchmesser: 45 mm · Ø Zylinderhals: 51.7 mm · Ø Auslass aussen: 25.9 mm · Ø Auslass innen: 19.5 mm · Ø Einlass innen: 14.3 mm · Einlassfenster: 23.4 x 12.6 · Gewinde Einlass: M6x1 (Standardgewinde) · Ø Kolbenbolzen (B): 12 mm · Auslassart: geklemmt · Auslassart: gerade · Anzahl Befestigungspunkte: 4 Stk. · Lochabstand Auslass: 50 mm · Gewinde Auslass: M8x1.25 (Standardgewinde) · Lochbild [mm]: 56 (61) x 56 · Dekompressor: M10x1.5 · Getarnt: Nein · Lochabstand Einlass: 31.5 mm · Anwendungsbereich: Tuning
EUR 351,50
Athena 48 mm Zylinderkit ohne Anbauteile | Sachs (504), 505, 508
Hersteller: Athena · Material: Aluminium · Oberfläche: sandgestrahlt · Kurbelwellenhub: 44 mm · Nenndurchmesser: 48 mm · Ø Zylinderhals: 51.6 mm · Ø Kolbenbolzen (B): 12 mm · Auslassart: geklemmt · Anzahl Befestigungspunkte: 4 Stk. · Dekompressor: M10x1.5 · Getarnt: Nein · Anwendungsbereich: Tuning
EUR 328,00
Airsal 14 mm Ansaugstutzen schräg | Sachs 504, 505
Hersteller: Airsal · Material: Aluminium · Ø innen: 13.6 mm · Höhe Flansch-Mitte Bohrung: 56 mm · Befestigungsart: Schrauben · Anzahl Befestigungspunkte: 2 Stk. · Ø Anschluss aussen: 20 mm · Lochabstand Einlass: 31 mm · Anwendungsbereich: Tuning
EUR 43,30

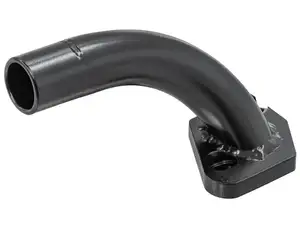

MLM 15 mm Ansaugstutzen Dell'Orto SHA | Sachs 504, 505
