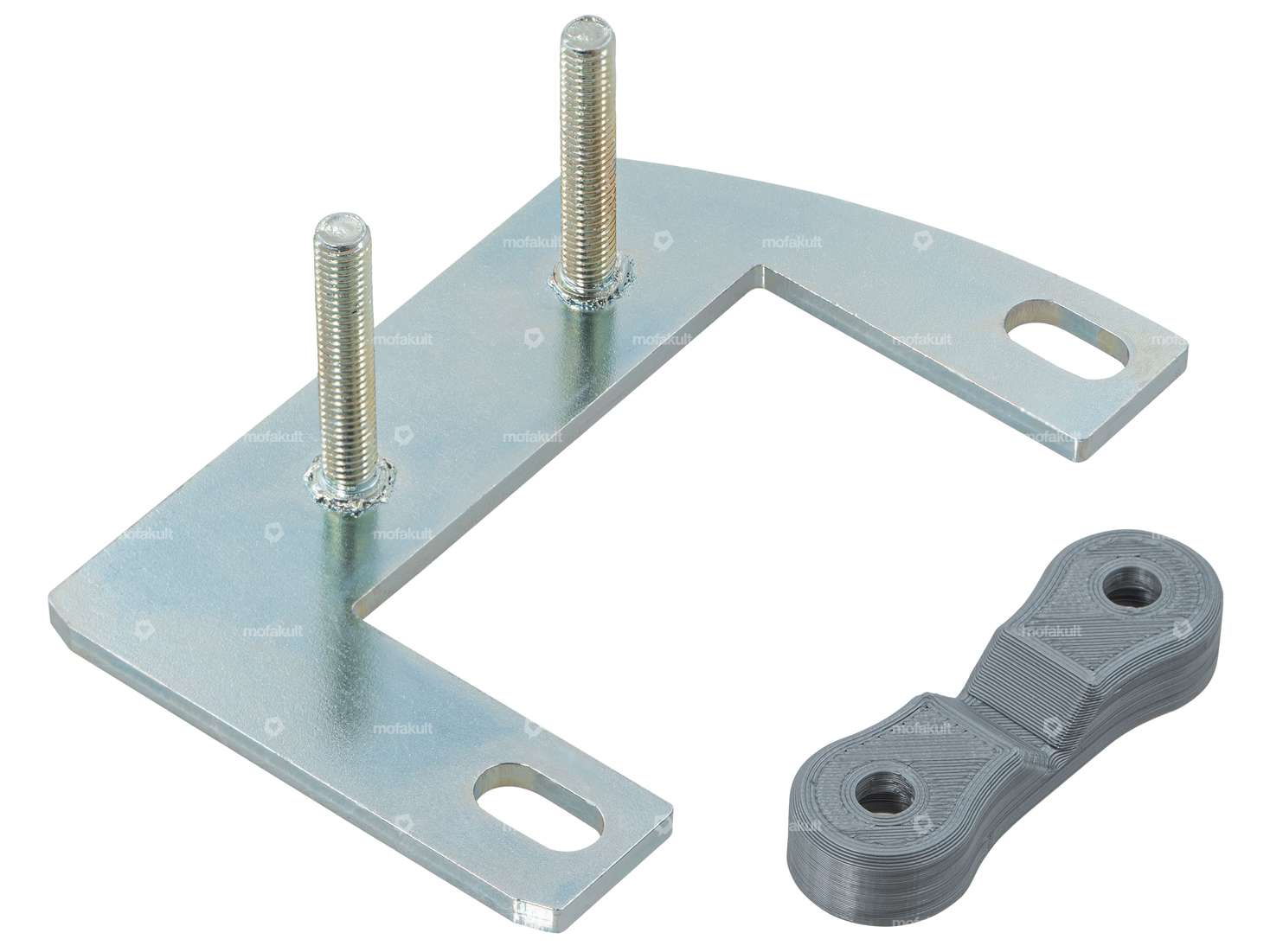

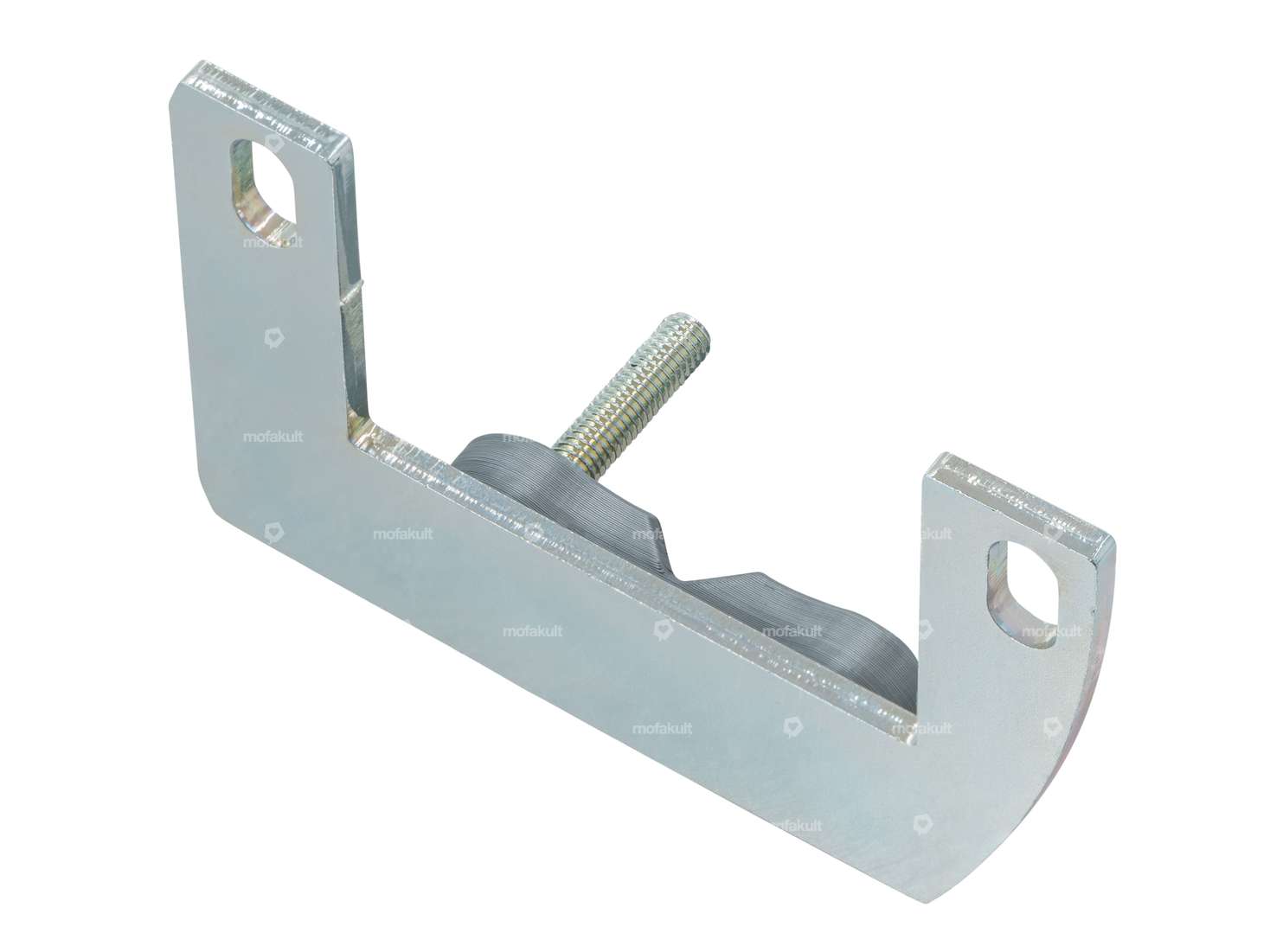

Halter zur Montage einer CDI an Piaggio Ciao Mofas / Mopeds Rahmen, welche ab Werk mit Motoren mit einer Kontaktzündung (Unterbrecherzündung) ausgeliefert wurden und die CDI somit nicht unter dem linken Seitenschutz montiert werden kann.
Der CDI-Halter wird auf der rechten Seite unter dem Seitenschutz mittels den Motorenschrauben fixiert. Die Erdung der CDI kann gleich auch auf der Motorenschraube erfolgen.
Lochabstand Halteblech: 73 mm
Gewinde zur CDI Montage: M5 x 30 mm
Hinweis: Obwohl es sich um ein Laserteil handelt, kann es vorkommen, dass die Löcher leicht nachgearbeitet werden müssen, um eine perfekte Passform für die Aufnahmeplatte auf den Motorenschrauben zu gewährleisten. Zudem müssen gelegentlich die Löcher im Kunststoffteil etwas angepasst werden, da die Gewindestangen je nach Fertigungsbedingungen leicht schräg angeschweisst wurden.
Die Lieferung erfolgt ohne Befestigungsmaterial.

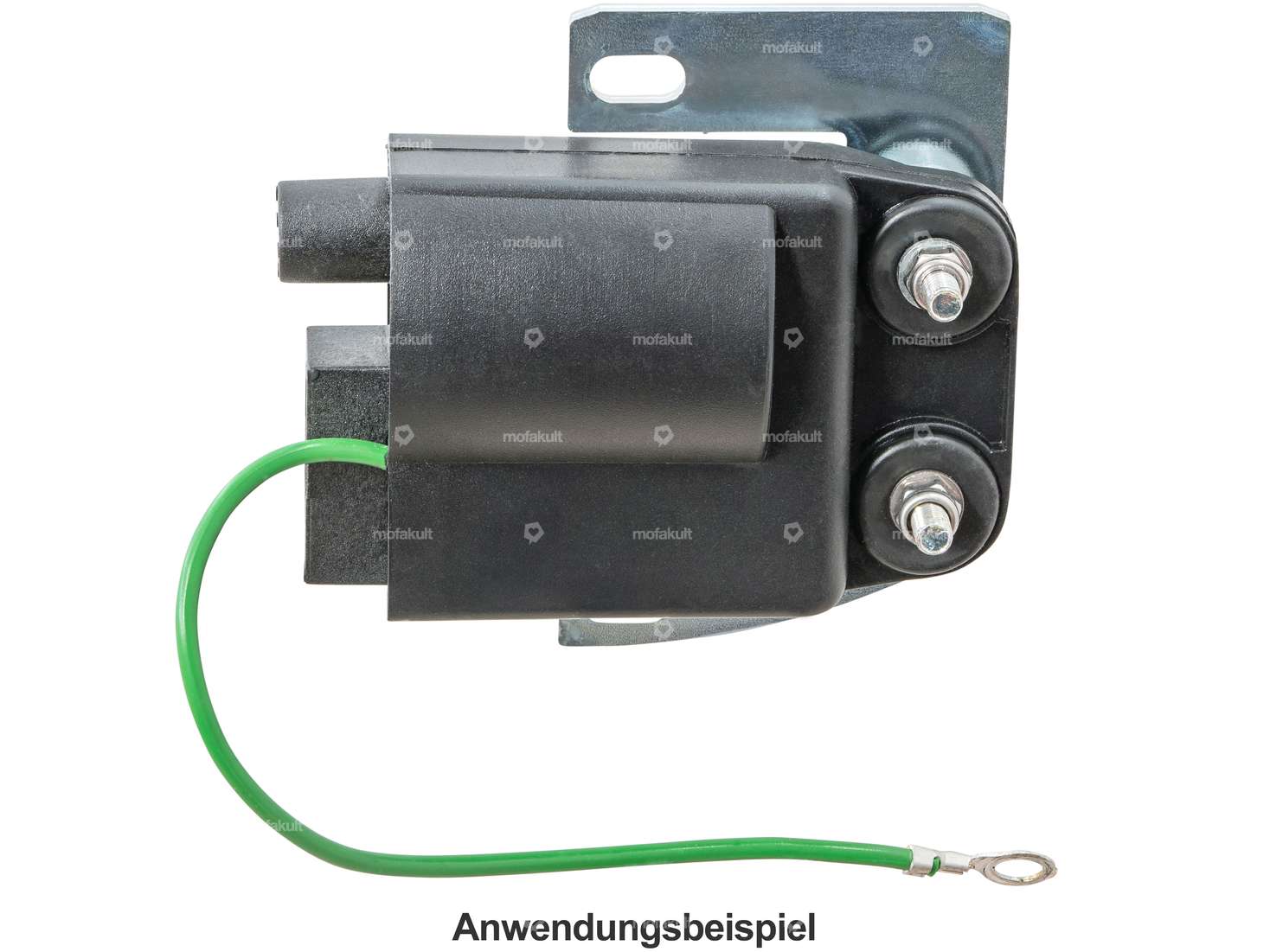

Bild 3 dient als Anwendungsbeispiel.
Weitere Teile zu deinem Piaggio Mofa mit elektronischer Zündung oder auch die M5 Muttern zur Montage der Zündspule findest du in den Zubehörartikeln.
Details
| Material | Stahl, Kunststoff |
| Oberfläche | verzinkt (blau) |
| Farbe | silber |
| Lochabstand | 73 mm |
| Gesamtlänge | 90 mm |
| Breite | 57 mm |
| Anwendungsbereich | Tuning, Standard |
| Höhe | 33 mm |
| Anzahl Befestigungspunkte | 2 Stk |
| Ø Befestigungsloch | 6.3 mm |
Passend für folgende Modelle
| Piaggio | Ciao - P, SC, PX, C24 |
