37.98 mm Kolben der Marke Meteor mit zwei 2 mm Rechteck-Kolbenringen mit Flankensicherung (FS) passend zu Sachs 505 Mofas / Mopeds.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Typ B

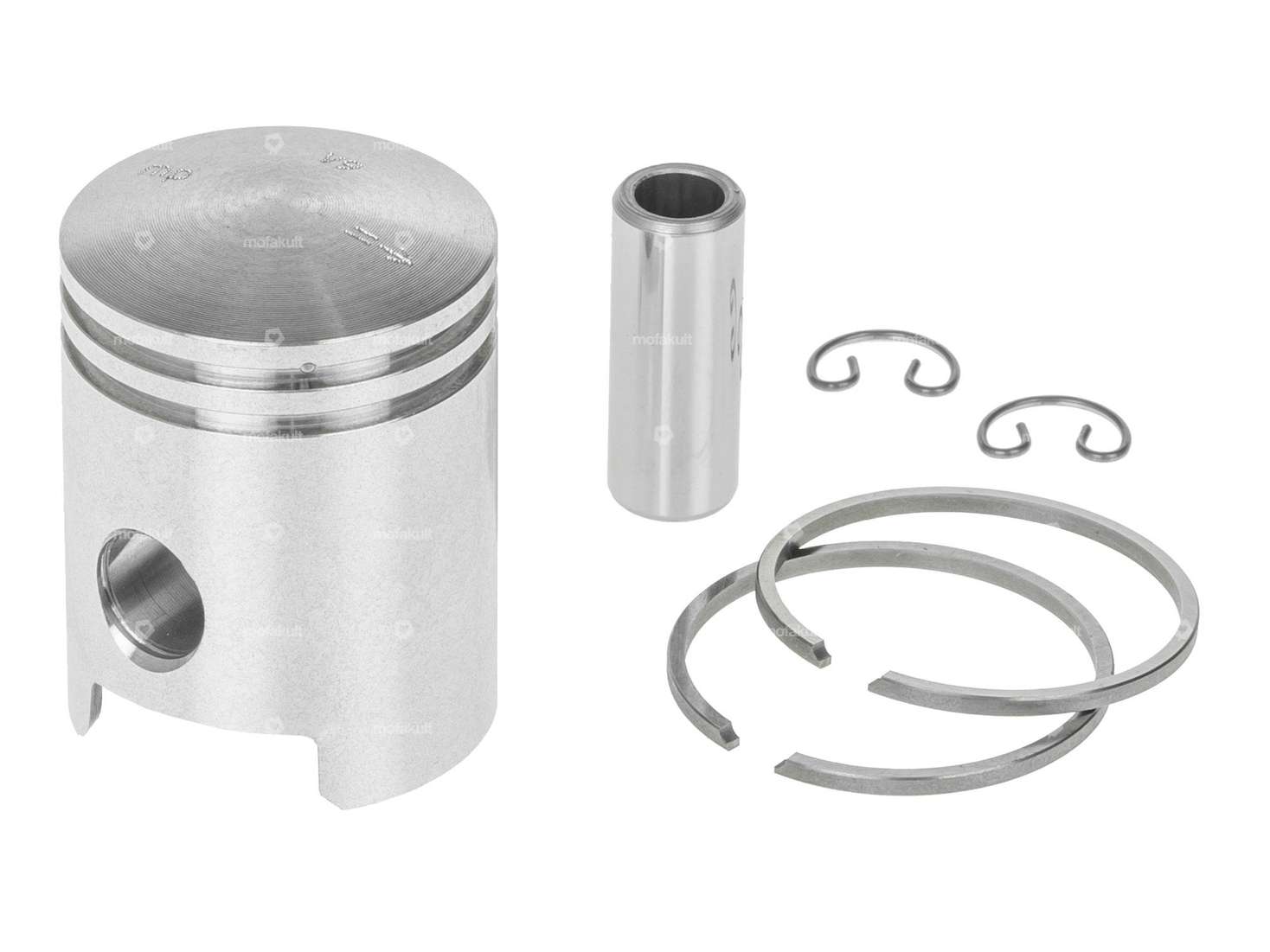

Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Qualitätsprodukt des italienischen Herstellers Meteor.
Details
Hersteller | Meteor |
Ø aussen Kolben (A) | 37.98 mm |
Ø Kolbenbolzen (B) | 12 mm |
Kompressionshöhe (C) | 28 mm |
Wölbung (D) | 3 mm |
Gesamthöhe Kolben (E) | 50.5 mm |
Anzahl Kolbenringe (F) | 2 Stk |
Nenndurchmesser | 38 mm |
Kolbenringform | Rechteck-Ring |
Kolbenringstoss | Flankensicherung (FS) |
Höhe Kolbenring | 2 mm |
Toleranzgruppe | B |
Kolbengewicht | 79 g |
Passend für folgende Modelle
Sachs | 505 (mit Tretwelle) - 1A (AT), 2 A (HG) |
