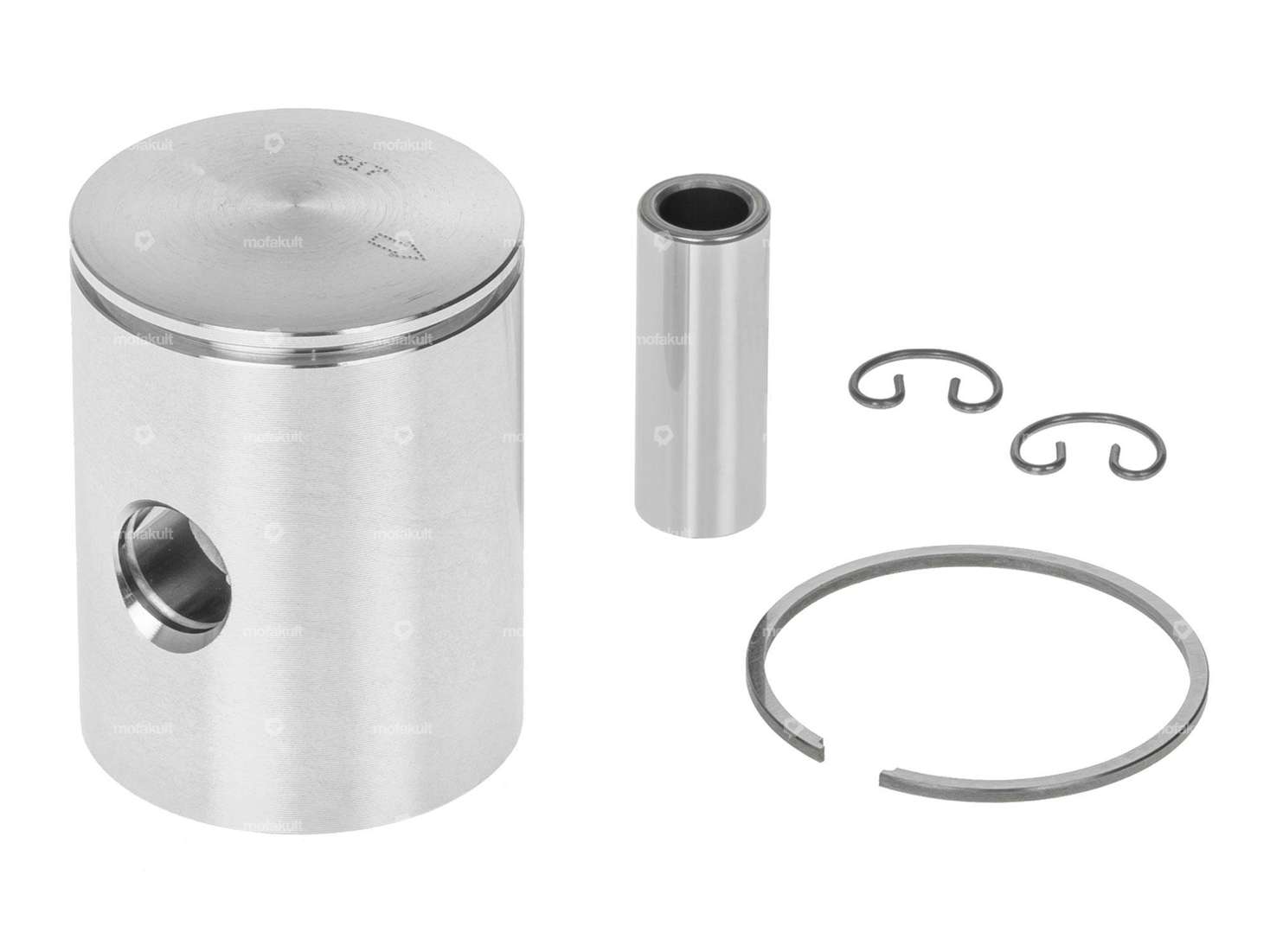

39.0 mm Kolben mit einem Rechteck-Kolbenring mit Innensicherung (IS), passend zu Zündapp Belmondo Mofas, Zündapp Bergsteiger M25/M50 Mopeds, sowie Alpa Spezial 3000 bzw. Alpa Black River Kleinmotorräder, welche einen Zündapp Typ 247 Motor verbaut haben.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Toleranztyp: BC
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Hinweis: Bitte beim Zusammenbau die Einbaurichtung beachten. Der Kolben wird mit dem Pfeil Richtung Auslass auf der Auspuffseite eingesetzt.
Entsprechendes Montagewerkzeug, Kolbenringe, Kolbenbolzensicherungen etc. findest du bei den Zubehörartikeln.
Qualitätsprodukt des italienischen Herstellers Meteor.
| Nenndurchmesser | 39 mm |
| Hersteller | Meteor |
| Ø aussen Kolben (A) | 38.955 mm |
| Kompressionshöhe (C) | 26.2 mm |
| Wölbung (D) | 1.3 mm |
| Gesamthöhe Kolben (E) | 51.5 mm |
| Anzahl Kolbenringe (F) | 1 Stk. |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Innensicherung (IS) |
| Ø Kolbenbolzen (B) | 12 mm |
| Toleranzgruppe | BC |
| Gewicht Kolben-Kit | 86 g |
| Zündapp OEM-Nr. | 248-02.703 |
| Zündapp | Belmondo (Typ 247-71) Mofa 25 (M 25) / Moped M 50 Bergsteiger (Typ 247-434) |
