38.945 mm Kolben mit einem Rechteck-Kolbenring mit Innensicherung (IS) passend zu Zündapp Belmondo Mofas, Zündapp Bergsteiger M25/M50 Mopeds, sowie Alpa Spezial 3000 bzw. Alpa Black River Kleinmotorräder, welche einen Zündapp Typ 247 Motor verbaut haben.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Toleranztyp: A

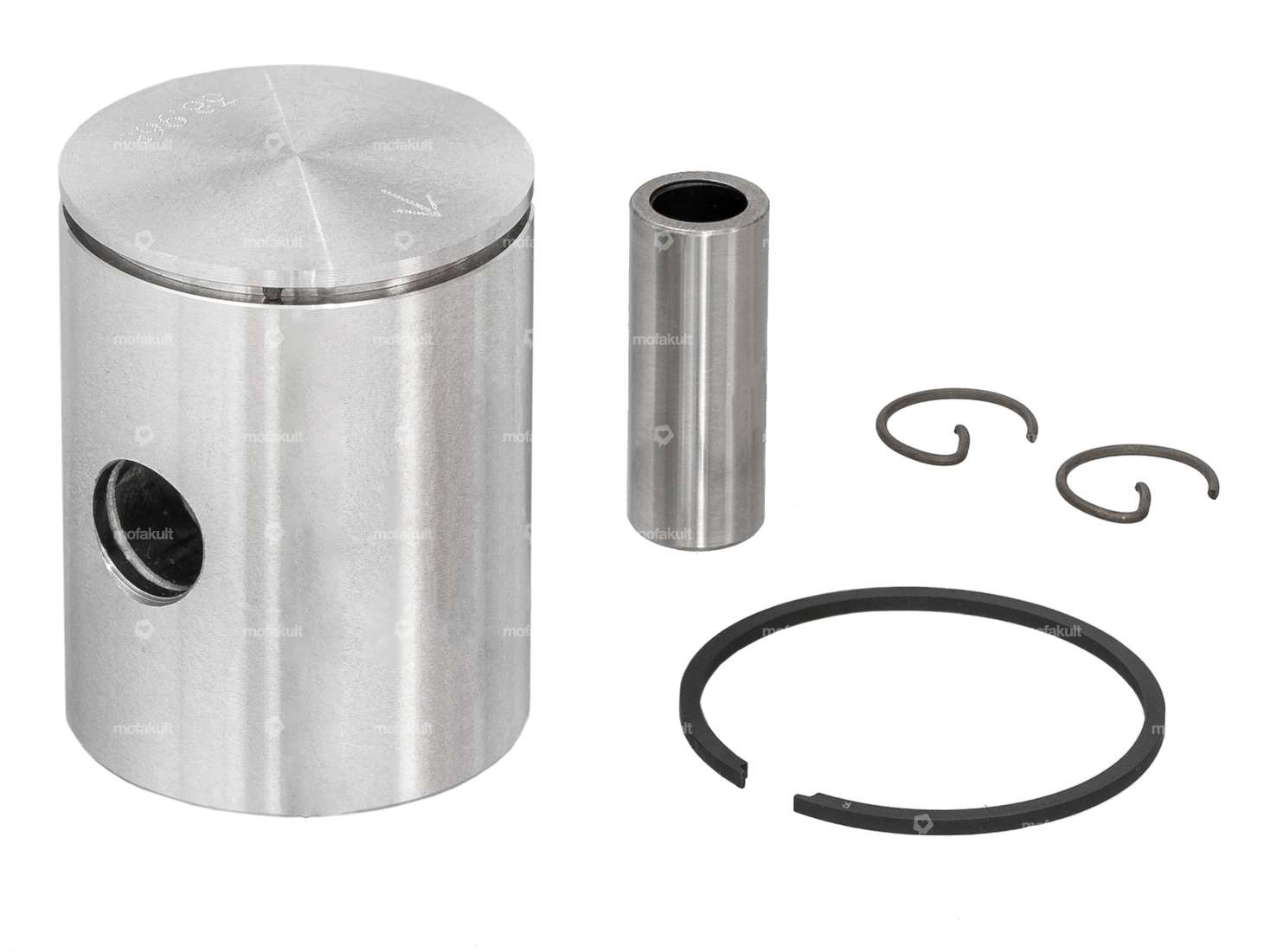

Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
| Nenndurchmesser | 39 mm |
| Ø aussen Kolben (A) | 38.945 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Kompressionshöhe (C) | 26.3 mm |
| Wölbung (D) | 1.3 mm |
| Gesamthöhe Kolben (E) | 51.65 mm |
| Anzahl Kolbenringe (F) | 1 Stk. |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Innensicherung (IS) |
| Toleranzgruppe | A |
| Kolbengewicht | 84 g |
| Zündapp Belmondo | |
| Zündapp | 247 Motor |
