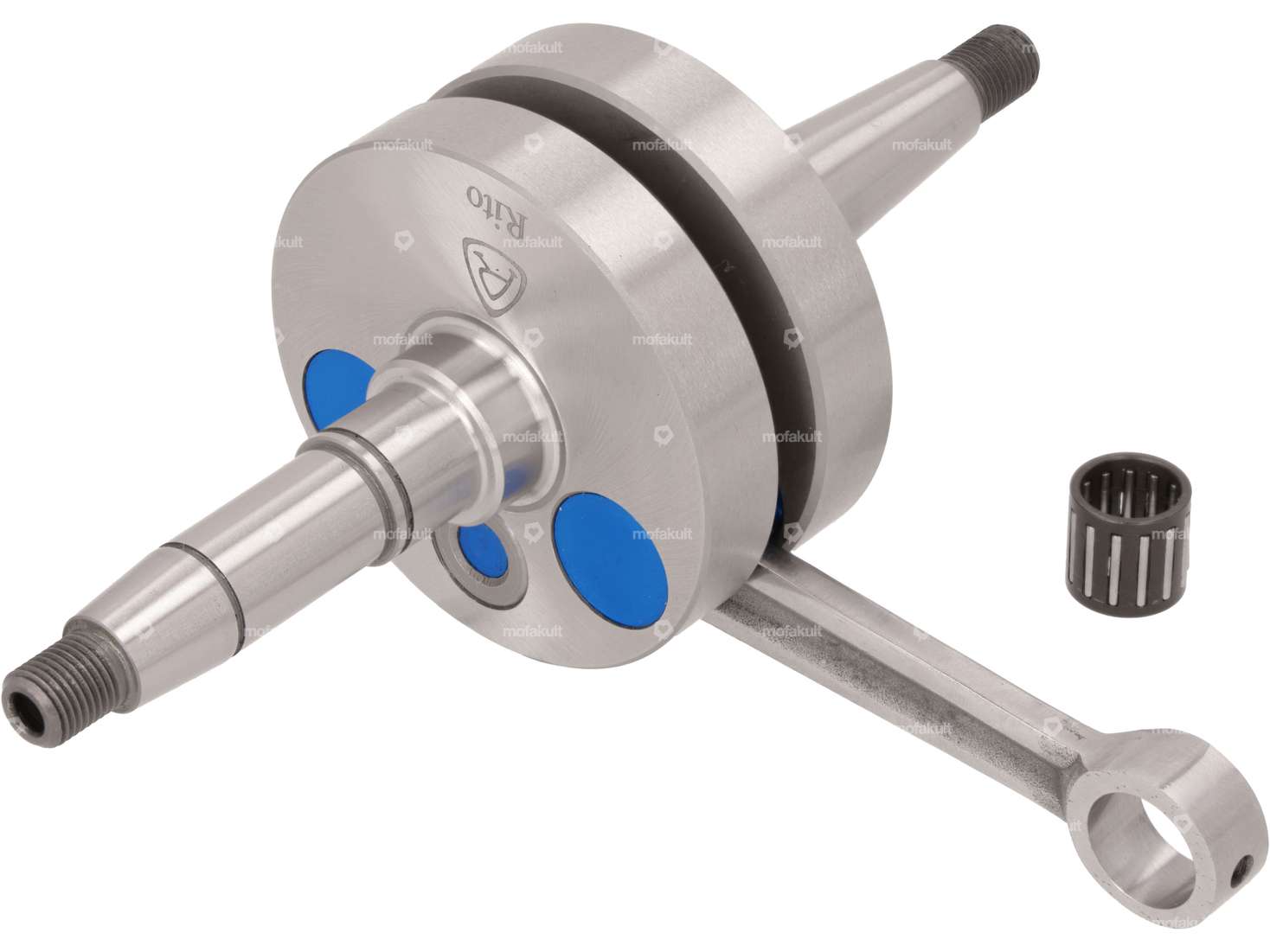

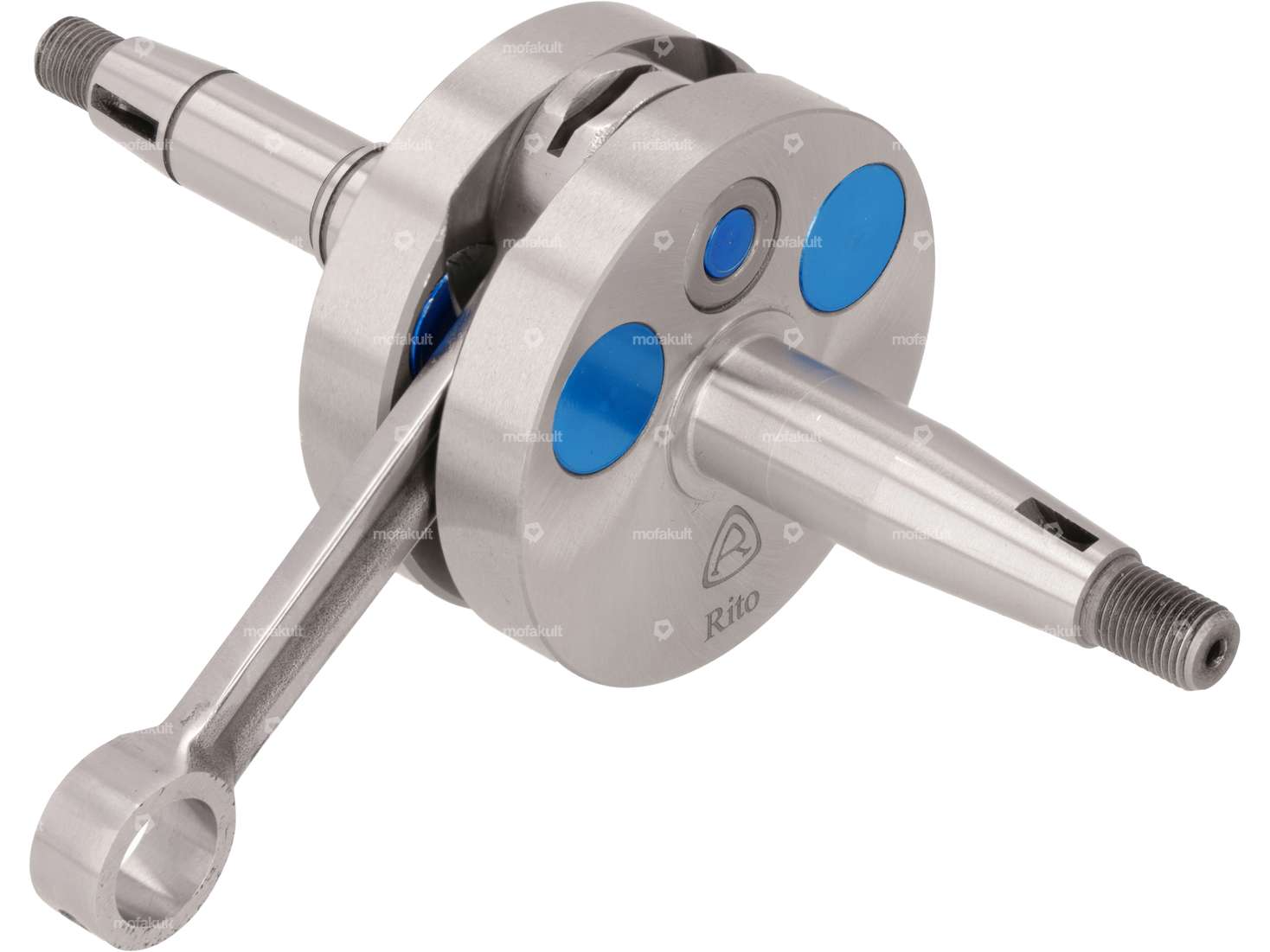

Optimierte Vollwangen-Rennkurbelwelle passend zu Puch Maxi S / N, sowie Supermaxi LG1 Mofas / Mopeds mit einem 1-Gang E50 Motor.
Bei der neuen Version 2023 wurde nebst den Wuchtungsbohrungen in den Wangen auch der untere Pleuelbolzen für maximale Vorverdichtung mit einem Aluminiumeinsatz verschlossen.
Zudem sorgt die polierte Pleuelstange für ein optimales Strömungsverhalten des Luft-Benzingemischs.
Zusätzliche Schmierschlitze am Pleuel gewährleisten einen sauberen Lauf auch bei hohen Drehzahlen.
Abmessungen der Kurbelwelle:
Gesamtlänge kupplungsseitiger Kurbelzapfen: 74 mm
Gesamtlänge zündungsseitiger Kurbelzapfen: 67 mm
Länge 1. Absatz (kupplungsseitig): 9 mm
Länge 2. Absatz (kupplungsseitig) 14.5 mm
Länge 3. Absatz (kupplungsseitig) 25 mm
Ø 1. Absatz (kupplungsseitig): 22 mm
Ø 2. Absatz (kupplungsseitig): 17 mm
Ø 3. Absatz (kupplungsseitig): 15 mm
Gewinde (kupplungsseitig): MF10x1 mm
Länge Absatz (zündungsseitig): 26.3 mm
Ø Absatz (zündungsseitig): 17 mm
Gewinde (zündungsseitig): MF10x1 mm
Ø Kurbelwangen: 69.9 mm
Breite Kurbelwangen: 34 mm
Ø Pleuelauge oben: 15 mm
Ø Pleuelbolzen unten: 16 mm
Pleuellänge (Mitte-Mitte): 90 mm
Hub: 43 mm
Gewicht (inkl. Pleuel): 975 Gramm
Dimension Nadellager: Ø 12 / 15 x 14.7 mm (axe 12)
Hinweise: Je nach Fertigungstoleranzen ist die Keilbahn für den Mitnehmerkeil zu wenig tief gefräst. Entsprecht muss der Keil ein wenig angepasst werden.
Die Kupplungsmutter darf maximal mit einem Anzugsmoment von 28 Nm angezogen werden.
Die passenden Lager und Simmerringe findest du bei den Zubehörartikeln.
Qualitätsprodukt des portugiesischen Herstellers Rito.
Alternative zur Puch-Ersatzteilnummer: 349.1.10.015.0
| Hersteller | Rito |
| Gewicht | 975 g |
| Material | Stahl, Aluminium |
| Wangenart | Vollwangen |
| Gewindeart | MF10x1 (Feingewinde) |
| Kurbelwellenhub | 43 mm |
| Pleuellänge Mitte-Mitte | 90 mm |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 74 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 67 mm |
| Gewindelänge | 10.5 mm, 12.5 mm |
| Ø Kurbelwangen | 69.9 mm |
| Ø Pleuelauge | 15 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Ø Lagersitz (kupplungsseitig) | 17 mm |
| Anwendungsbereich | Tuning, Racing |
| Ø Lagersitz (zündungsseitig) | 17 mm |
| Dimension Nadellager | 12 / 15 x 14.7 mm (axe 12) |
| Länge 1. Absatz | 9 mm |
| Länge 2. Absatz | 14.5 mm |
| Länge 3. Absatz | 25 mm |
| Ø 1. Absatz (kupplungsseitig) | 22 mm |
| Ø 2. Absatz (kupplungsseitig) | 17 mm |
| Ø 3. Absatz (kupplungsseitig) | 15 mm |
| Länge Absatz (zündungsseitig) | 26.3 mm |
| Anzahl Gänge | 1 Stk. |
| Alternative Ausf. der Puch OEM-Nr. | 349.1.10.015.0 |
| Puch | E50 |
