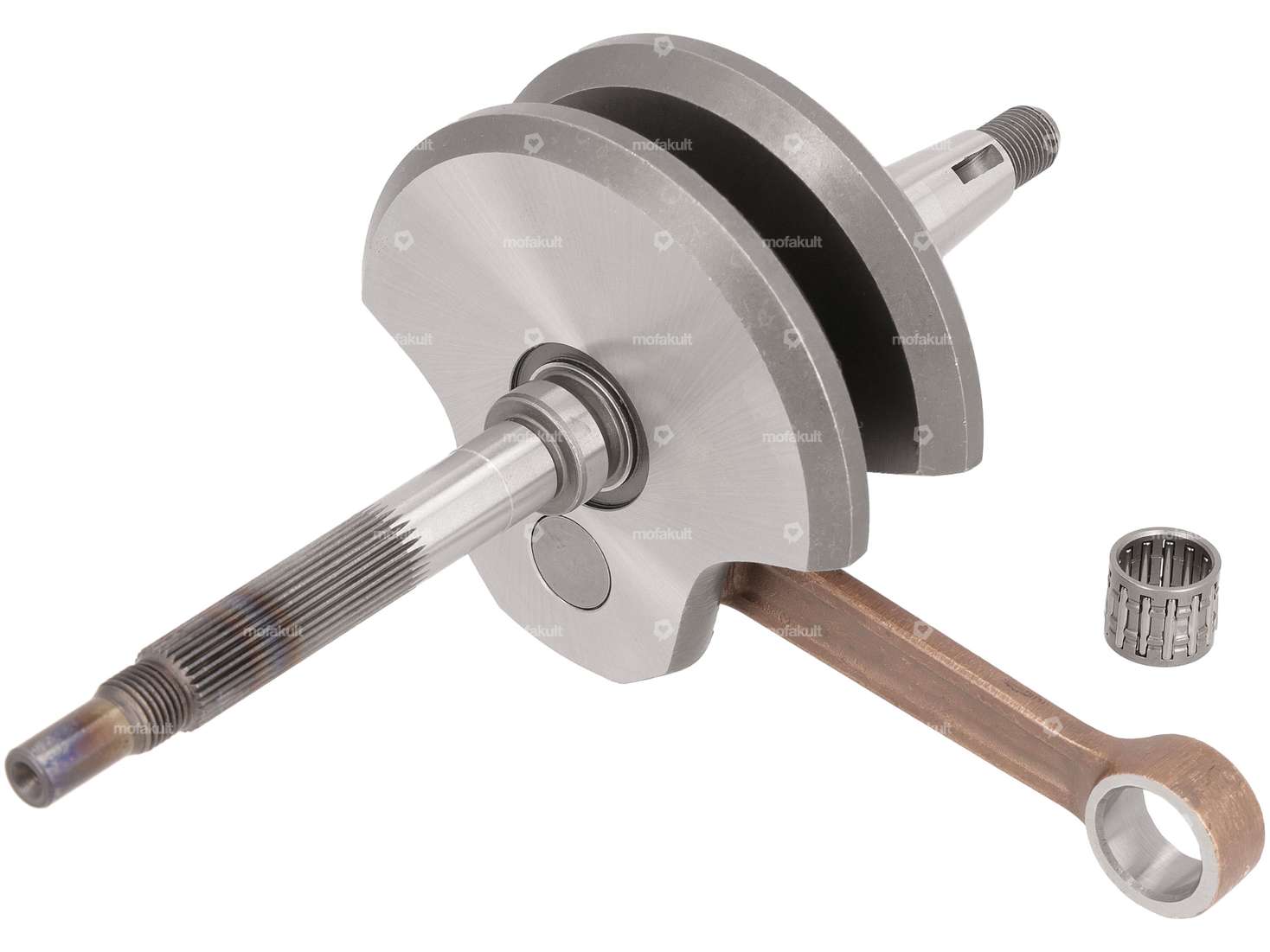

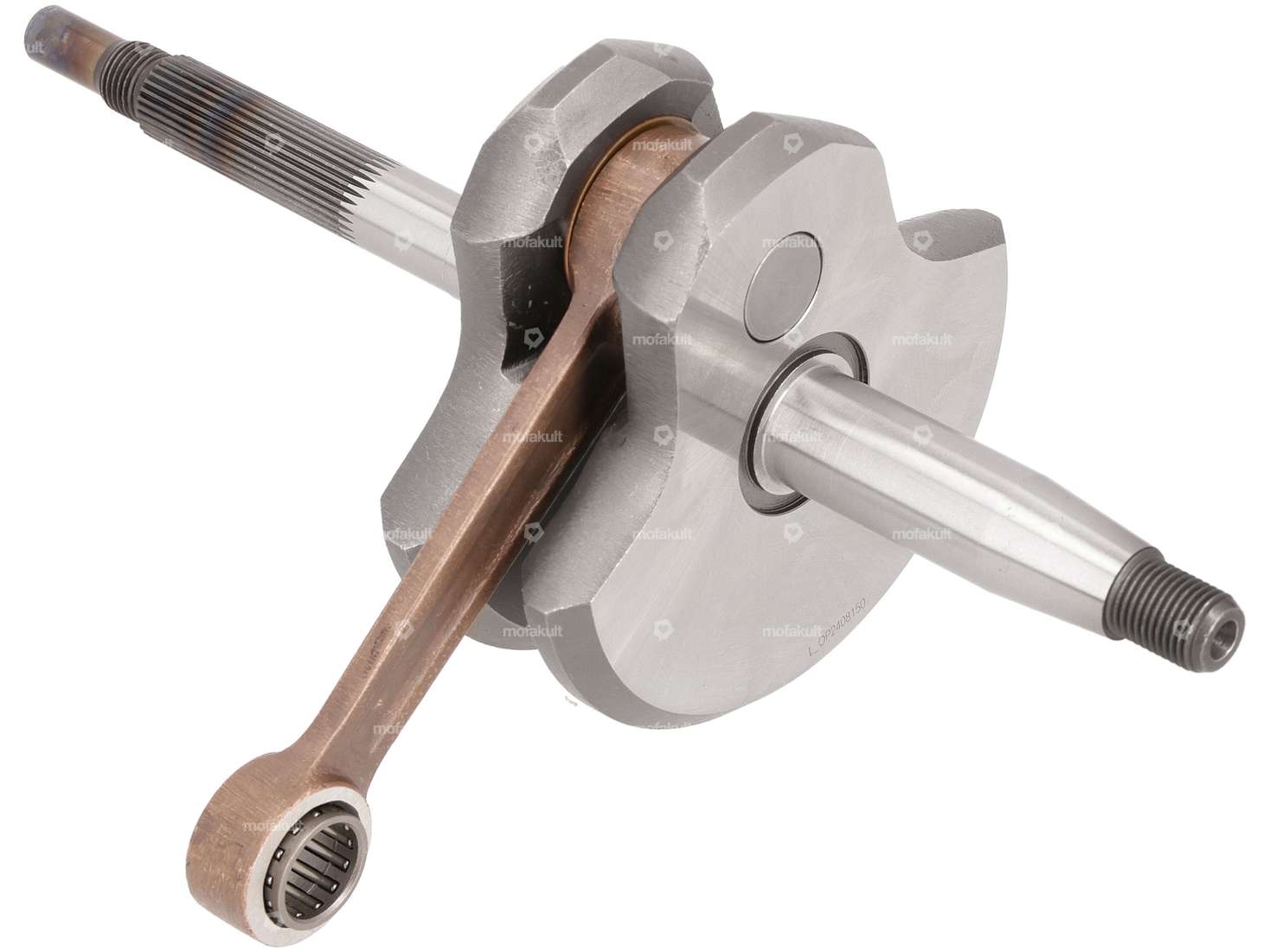

Kurbelwelle passend zu deinem Mofa / Moped mit fahrtwindgekühltem Sachs 503 AC oder ADV 2-Gang-Automatik-Motor.
Es handelt sich um die Motoren mit dem grossen, eckigen Zylinder. Beim ADV ist standardmässig ein Katalysator verbaut und das Starterkabel führt in den Kupplungsdeckel.
Aufgrund des ab Jasil Werk zu niedrigem Härtewert des äusseren Lagersitzes auf der Kupplungsseite, neigt der Kurbelwellenstumpf zum Einlaufen, da das Nadellager eine höhere Härte aufweist als die Spitze der Kurbelwelle. Um dieses Problem zu beheben, lassen wir jede Welle in der Schweiz an der Spitze induktiv nachhärten und stellen so die benötigte Härte sicher.
Hinweise:
Beim AC ohne Katalysator passt die Welle ab der Motorennummer 11'065'713.
Wir empfehlen, die Kupplung vor dem Einbau einmal auf die Kurbelwelle zu pressen. Dies erleichtert später die Montage beim Kompletteinbau.
Wellendichtringe (umgangssprachlich bekannt als Simmerring) und weitere Teile findest du bei den Zubehörartikeln.
Markenprodukt des portugiesischen Herstellers Jasil unter der Marke Top Racing.
Originale Pony-Ersatzteilnummer: A3337, A2904
| Dimension Nadellager | 12 / 15 x 12.8 mm (axe 12) |
| Hersteller | Jasil |
| Anwendungsbereich | Standard |
| Material | Stahl |
| Wangenart | standard |
| Kurbelwellenhub | 44 mm |
| Pleuellänge Mitte-Mitte | 86 mm |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 97 mm |
| Anzahl Gänge | 2 Stk. |
| Gesamtlänge Kurbelzapfen zündseitig | 62 mm |
| Ø Kurbelwangen | 83 mm |
| Ø Pleuelauge | 15 mm |
| Gewindelänge | 7 mm, 11 mm |
| Gewicht | 964 g |
| Ø Kolbenbolzen (B) | 12 mm |
| Ø Lagersitz (kupplungsseitig) | 12 mm |
| Gewindeart | MF10x1 (Feingewinde) |
| Ø Lagersitz (zündungsseitig) | 15 mm |
| Breite Kurbelwangen | 34.2 mm |
| Länge 1. Absatz | 9.4 mm |
| Länge 2. Absatz | 19.4 mm |
| Länge 3. Absatz | 74 mm |
| Ø 1. Absatz (kupplungsseitig) | 17 mm |
| Ø 2. Absatz (kupplungsseitig) | 12 mm |
| Ø 3. Absatz (kupplungsseitig) | 11.6 mm |
| Länge Absatz (zündungsseitig) | 32 mm |
| Pony OEM-Nr. | A3337, A2904 |
| Sachs | 503 - AC , ADV |
